UG模具設計 如何抽取最大外形線
2017-08-02 14:06 點擊：23522
如何抽取最大外形線

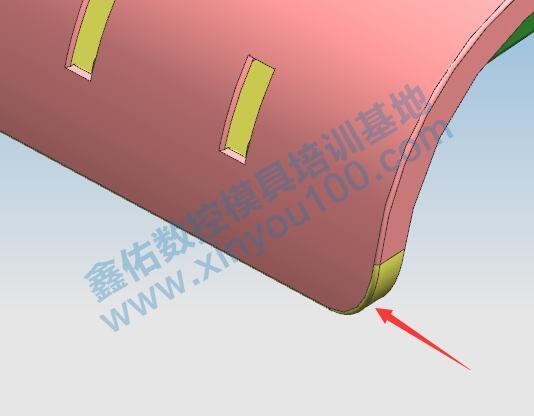

分模時當產品最大外形輪廓為R角時，我們的需要把R角處的最大輪廓線找出來，步驟如下：

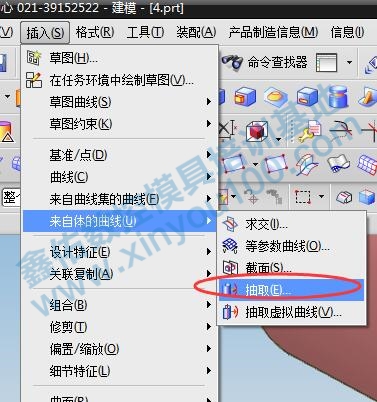

1.插入—來自體的曲線—抽取

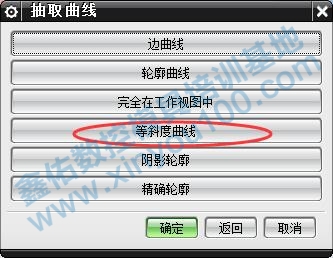

2.等斜度曲線

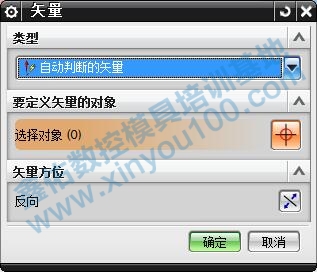

3.選擇方向（開模方向）

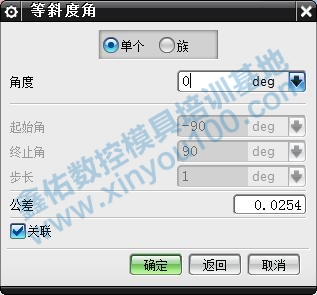

4.輸入角度（0度）

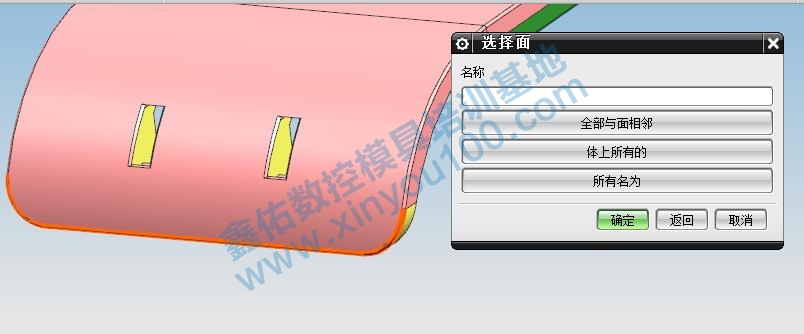

5.選擇曲面

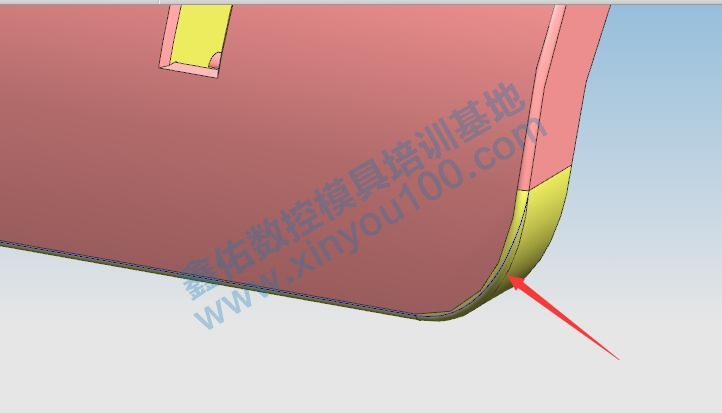

6.得到產品最大外形線
