UG中 使用2D工件 的含義

“使用2D工件”是一個公用于“等高銑”和“曲面輪廓銑”的切削參數。在“固定軸曲面輪廓銑”中，“使使用2D工件”可用于“區域銑削”和“清根”。

2D工件可以理解為2D邊界。

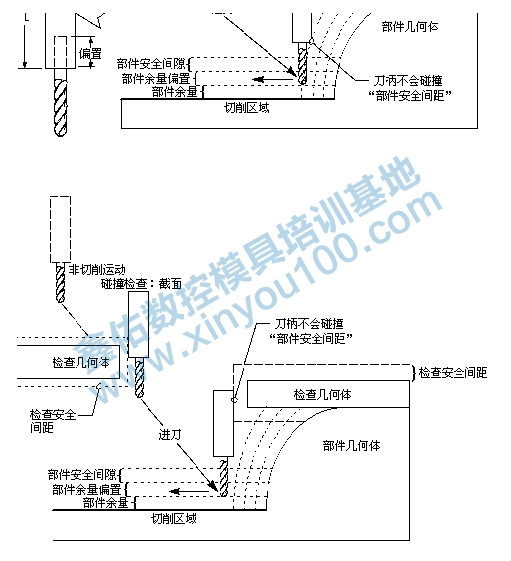

此選項只能用于“固定軸曲面輪廓銑”的“區域銑削”、“清根”和“等高銑”。該選項可以與檢查刀具和夾持器選項結合使用，也可以單獨使用。將此選項切換至“開”后，系統將在同一“幾何體組”的先前操作中搜索具有在刀柄碰撞檢測中保存的“2D邊界”的操作。如果找到該操作，則從另一操作中保存的“2D邊界”將用作當前操作中的剪裁幾何體，以包含刀具的切削運動。

如果使用刀柄選項切換為“開”，則系統會執行進一步的碰撞檢測。所有碰撞區域都會在當前操作中保存為“2D工件”幾何體，以便用于后續操作中。

系統可以生成不包含任何切削運動的刀軌。在這種情況下，系統將生成狀態。例如，如果對上一個刀軌使用的是刀柄碰撞檢測，但是刀軌中沒有產生刀柄碰撞，則系統不會為下一個操作保存任何2D工件。

在模板中定義預定義的序列時，最常發生這種情況。
