一、G86和G88的格式和路徑：

1、G86  鏜孔循環

①指令格式：G98/G99 G86 X_ Y_ Z_ R_ F_；

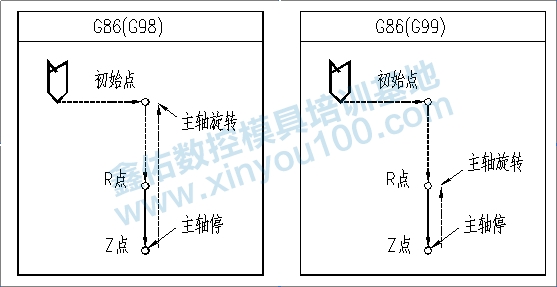

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

F_ ：進給速度

2、G88  鏜孔循環

①指令格式：G98/G99 G88 X_ Y_ Z_ R_ P_ F_；

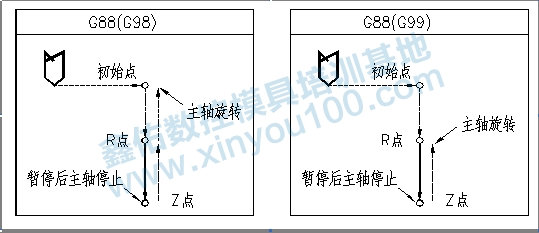

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

F_ ：進給速度

P_ ：停頓時間

二、G86和G88的區別：

G86和G88在動作指令上基本一樣，都是用F的速度到孔底（中間沒有抬刀），不同的是刀具工進到孔底后，G86是主軸在不轉的情況下快速返回，然后主軸再重新啟動，而G88在孔底時有延時，主軸停止轉動，系統進入保持狀態，在此情況下可以執行手動操作返回，然后再按循環啟動按鈕，主軸重新轉動。在進行G86和G88循環之前都要事先打底孔，最好還先倒角，防止毛邊翻到孔里面去。
