UG等高銑參數之在層之間切削

使用此選項（“連接”頁面中的“切削參數”對話框）可在“等高”加工中的切削層間存在間隙時創建額外的切削。“在層之間切削”可消除在標準層到層加工操作中留在淺區域中的大殘余波峰。您不必為非陡峭區域創建單獨的區域銑削操作，也不必使用非常小的切削深度來控制非陡峭區域中的殘余波峰。

“在層之間切削”可消除因在含有大殘余波峰的區域中快速載入和卸載刀具而產生的刀具磨損甚至破裂，其中這些大的波峰是從先前的操作中留下的。當用于半精加工時，該操作可生成更多的均勻余量。當用于精加工時，退刀和進刀的次數更少，并且表面精加工更連貫。

下圖說明“在層間進行切削”是如何影響刀軌的。在第一個圖中有包含大間隙的淺區域。在第二個圖中顯示了由“在層間進行切削”生成的附加間隙刀軌。

 不使用“在層之間切削”

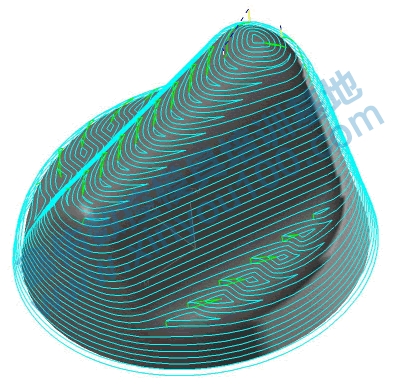

使用“在層之間切削”

選項

“在層之間切削”選項包括：

步距

這是加工間隙區域時所使用的步距。使用缺省的“使用切削深度”選項，步距將與當前切削范圍的切削深度相匹配。要進一步控制這些區域中的殘余波峰高度，您還可以指定步進距離。

由于每個切削層范圍可以有不同的切削深度，因此如果您指定了“使用切削深度”，則該深度所在的范圍可確定該間隙區域的步距。如果間隙區域跨越一些沒有定義切削層的范圍，則間隙區域?qū)⑹褂每缭椒秶淖钚∏邢魃疃取?/span>

短距離移動上的進給

這可定義不切削時希望刀具沿工件進給的最長距離。當系統需要連接不同的切削區域時，如果這些區域之間的距離小于此值，則刀具將沿工件進給。如果該距離大于此值，則系統將使用當前轉移方式來退刀、移刀并進刀至下一位置。將此值指定為距離或刀具直徑的百分比。

當?shù)毒咴陂g隙區域間移動時，根據“短距離移動上的進給”距離，刀具會沿部件向下方輪廓上的起點移動，或退刀并移至下一個“Z 級”或間隙加工區域。要消除刀具的空切削運動，需將“最大切削移刀”設為零。然后，進刀和退刀將直接沿刀具軸進行。

下圖說明了刀具是如何從下方的“Z 級”刀軌移動到間隙刀軌區域的。

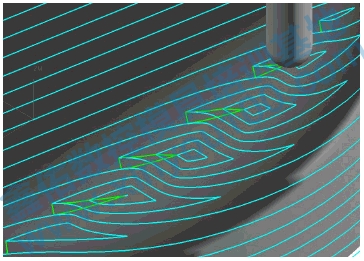

從下方的 Z 級移動到間隙刀軌

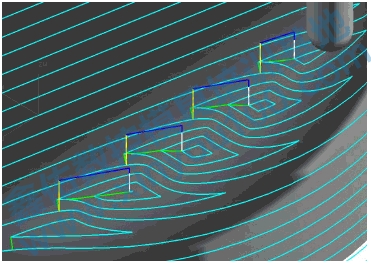

超出短距離移動上的進給的同一部件
