G02/G03圓弧插補指令編程的應用示例

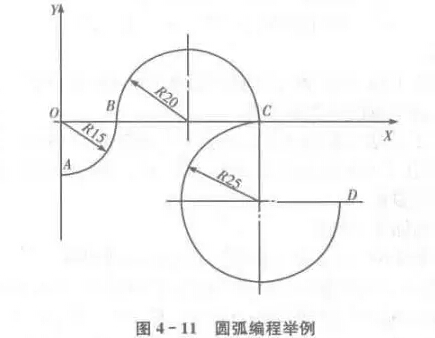

如下圖，分別用I、J、K和R進行編程。

1、用矢量I、J編程

絕對值編程方式：

N01 G90 G03 X15 YO I0 J15 F100；(由A移至B)

N02 G02 X55 YO I20 JO；(由B移至C)

N03 G03 X80 Y-25 I0 J-25；(由C移至D)

增量值編程方式：

N01 G91 G03 X15 Y15 I0 J15 F100；(由A移至B)

N02 G02 X40 YO I20 JO；(由B移至C)

N03 G03 X25 Y-25 I0 J-25；(由C移至D)

2、用圓弧半徑R編程

絕對值編程方式：

N01 G90 G03 X15 YO R15 F100；(由A移至B)

N02 G02 X55 YO R20；(由B移至C)

N03 G03 X8O Y-25 R-25；(由C移至D)

增量值編程方式：

NO1 G91 G03 X15 Y15 R15 F100；(由A移至B)

N02 G02 X40 YO R20；(由B移至C)

N03 G03 X25 Y-25 R-25；(由C移至D)

特別注意：

在數控加工中心的圓弧進給編程中，當圓弧小于360°時可用R，也可用I、J、K兩種方法。但當圓弧為整圓時，只能使用I、J、K編程。圖4一12所示是一個封閉整圓。要求由A點逆時針插補并返回到A點。

絕對值編程方式：

G90 G03 X20 Y0 I-20 J0 F100；

增量值編程方式：

G91 G03 X0 Y0 I-20 J0 F100；

注意：編寫整圓程序時，I、J不能同時為零，否則系統會發出錯。
