50%撞刀幾率！要命的移刀—你知道嗎？！

UG軟件預設移刀為快速，即與最上方快速同為G00模式

快速不等同于G00，而是指一種運動類型。

安全平面以上的橫越運動稱之為快速。

安全平面以下的橫越運動稱之為移刀。

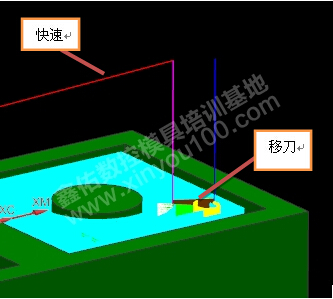

同為橫越運動上下區(qū)分，如下圖：

移刀建議改單位為mmpm，即每分鐘多少毫米，并建議設置較大的值。

如下圖：

預設為快速的情況下，有很大幾率導致撞刀，為什么會撞刀呢？與G00運動方式有關。

G00就是使刀具以快速的速率移動到指定的位置，與指令的各軸之間的運動是互不相關的，也就是說刀具移動的軌跡不一定是一條直線。G00指令下，快速倍率為100％時，各軸運動的速度相等，該速度不受當前F值的控制。

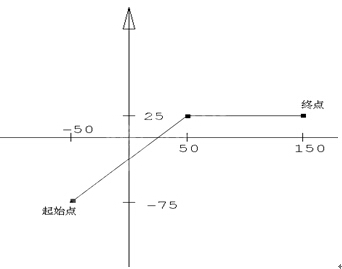

如下圖：目前即為走折線，先XY軸等速完成Y軸，然后完成X軸。但UG本身G00是直線表示，機床執(zhí)行下來卻是走折線，這就是導致撞刀的原因。

G00運動方式和機床參數設置有關，也可以設置成不等速，同時到達終點。

但實際情況下無法準確得知不同機床G00走刀方式。

移刀設值的原因，就是防止G00走折線導致撞刀，設值后即為G01，G01稱之為直線插補，其軌跡是一條直線。同時還是建議以較快的速度完成，所以建議設置較大的值。

同為G00為什么快速不設值呢？

安全平面以上的橫越運動稱之為快速。安全平面以上往往空無一物，無需考慮。

但移刀運動在安全平面以下，安全平面以下有什么？

島、凸臺、可想而知。
