我們這里說的是UG檔案的單位進行公英制的轉換，而不只是測量單位公英制的轉換！

下面就來講講如何進行公英制單位的轉換

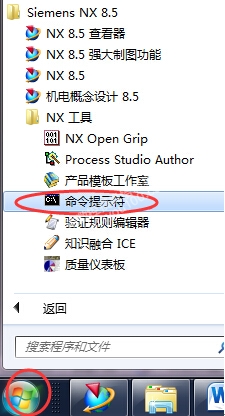

開始菜單→所有程序→Siemens NX8.5→NX工具→命令提示符

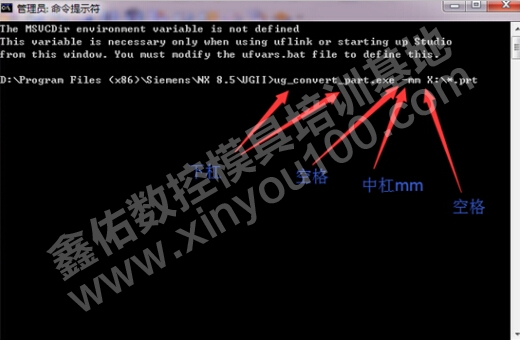

打開命令提示符后輸入：ug_convert_part.exe  -mm  X:\*.prt

ug_convert_part.exe(這里是下杠)  空格  -mm(這里是中杠，即是英制轉成公制，如果是公制轉成英制就輸-in) 空格 X:\*.prt(X為你轉換的文件盤符目錄，*為轉換的文件名稱，.prt為文件后綴不需要更改)

下面來具體講一下：

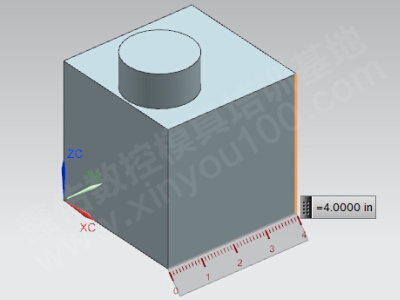

我在E盤UG文件夾里有一個abc.prt的文件，單位是英制的，需要轉成公制

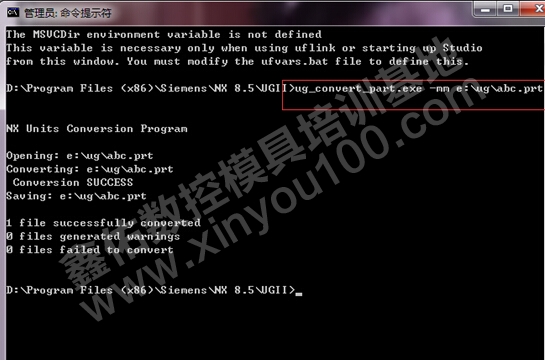

打開命令提示符輸入如下：

E盤UG文件夾里的abc.prt文件就輸入：e:\ug\abc.prt其余的不變

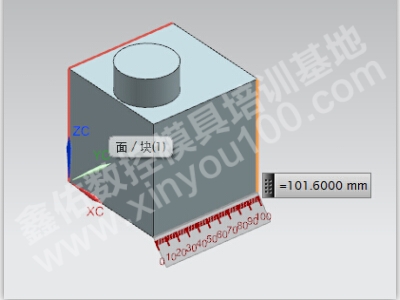

回車后完成轉換，abc.prt這個文件單位轉換成了毫米的

這里的轉換是以1英寸=25.4毫米來進行的，不是1英寸=1毫米，這是把整個檔案的單位都變成毫米的了，不只是測量單位！
