UGNX8.5 在制圖里面如何實現齒輪的簡化畫法

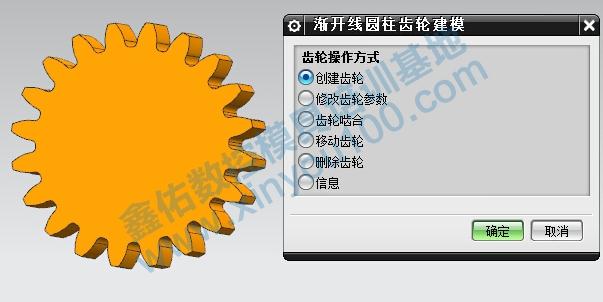

1.  在NX8.5的GC工具箱中，可以使用齒輪工具來建立參數化的齒輪。

2.  在對建立完成的齒輪進行工程圖繪制時，齒輪的輪廓會完整的顯示在圖紙上，如下圖所示

3.  但是在國標中，我們畫齒輪時一般都會使用齒輪的簡化畫法，即一個齒頂圓，一個分度圓來表示齒輪的外形，如下圖所示

4.  下面我們來介紹一下如何在制圖模塊制作齒輪的簡化圖。
首先，使用基本視圖命令將齒輪的視圖建立出來，然后選擇“GC工具箱”-“齒輪”-“齒輪簡化畫法”功能，

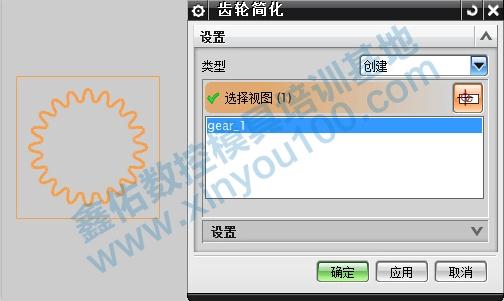

5.  選擇之前建立的視圖，并在白色框框中選中齒輪

6.  最后，該視圖就會變?yōu)辇X輪的簡化視圖，最終效果如下圖
