三板模開模運動步驟分解

三板模有三次分型，第一次在剝料板與母模板之間，第二次在剝料板與上固定板之間，第三次在母模板與公模板之間

1. 當公模側起初受到注塑機的拉力時，公母模板之間由于裝有開閉器，而剝料板與母模板之間沒有任何連結和阻礙（多數情況下小拉桿上還裝有彈簧），這時在拉力作用下，剝料板與母模板首先分開，母模板隨著公模板一起向后運動，運動到設定距離時，被小拉桿限位塊擋住，

2. 母模板隨注塑機繼續向后運動，這樣小拉桿也被帶動，它又帶動剝料板運動一個設定距離（常為8MM），以便將料頭打下，這個設定距離運動完后，小拉桿與母模板都停止運動

3. 注塑機繼續向后運動，拉力不斷加大，超過開閉器鎖模力，母模板與公模板分開，分開到設定距離時停止不動

4. 在注塑機頂桿的推動下，頂針板帶動頂出機構（頂針，司筒，斜頂?shù)龋╅_始頂出運動，將成品頂出（自動落下或由機械手取走）

5. 在注塑機的推動下，公模側向母模側運動，若頂出板沒有被預先拉回，回位銷最先接觸母模板，在反作用力下，頂出板在回位銷的帶動下回位

6. 公模板壓向母模板和剝料板，最后完全合緊，注塑機上的噴嘴與模具上的注口襯套密合，開始下一模注塑

這樣就完全整個三板模的運動周期

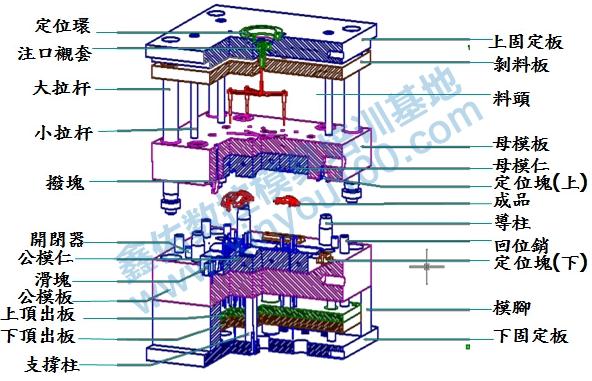

下圖是三板模的動畫模擬，（動畫中是母模側在動，實際開模時是公模側運動，開模的相對運動不變，自己腦補一下，把動作反過來）
