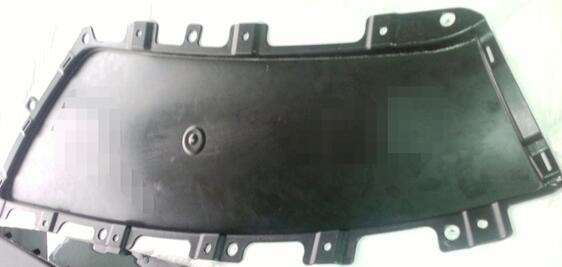

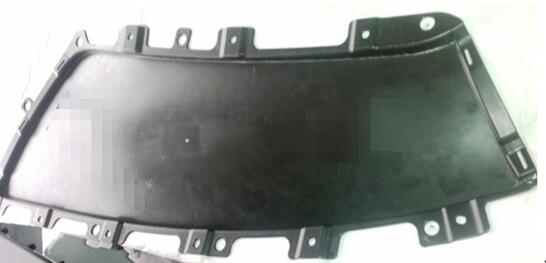

下圖是汽車門板的插件產品，產品材質是PP+EPDM-TD20，結構比較簡單，沒增強結構，尺寸較大，650*380*80。

對于這類較大且沒多少結構的產品，如果采用側邊進膠，塑膠的流長比會較大，產品的壓力分布會很不均勻，導致產品變形或者填充不均勻，因此模具設計采用單點進膠，倒裝模，澆口位置見上圖所示。

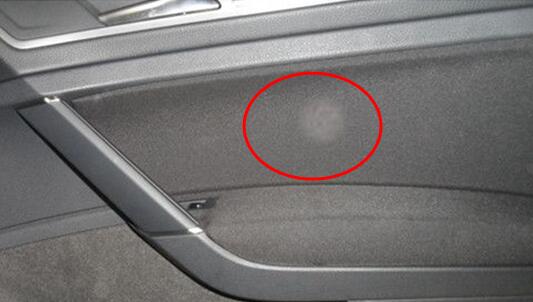

試模后，產品變形不大，填充也算均勻，其他缺陷沒有，但在對應澆口的外觀面上出現亮斑，見下圖，

內部分析結果是熱應力和壓應力導致的問題，也就是說澆口處的溫度相對其他位置要高，同時該處正對著澆口，壓力較大。針對以上問題，我們做了雙管齊下：

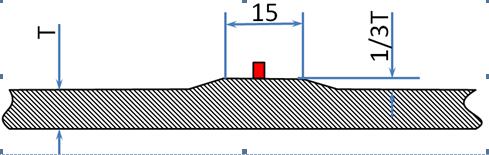

一，將澆口處做一漸變的平臺，以降低該處的壓應力，見下圖，

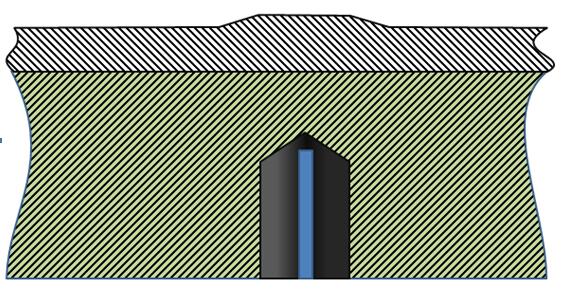

二，將澆口對應的型腔下面做一組單獨的水路，重點冷卻該處，見下圖所示

兩套措施下去后，問題大為改善，通過注塑工藝的調整，該問題改善到肉眼基本不可見，滿足了客戶的要求。
