UG軟件造型--螺紋收尾的第二種方法

1.   畫圓柱

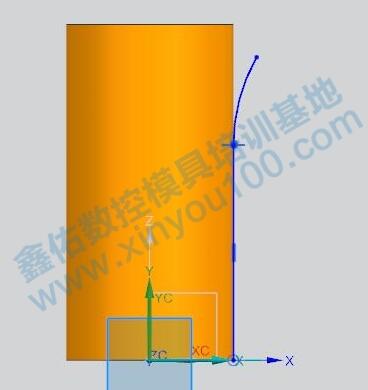

2.  以XZ平面做為草圖平面畫如圖所示截面

3.   繞圓柱中心回轉產生實體

4.  畫一個直徑大點的螺旋線

5.   過圓柱體的中心畫一根直線

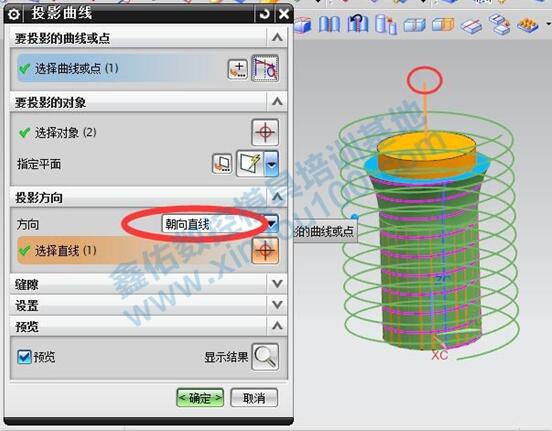

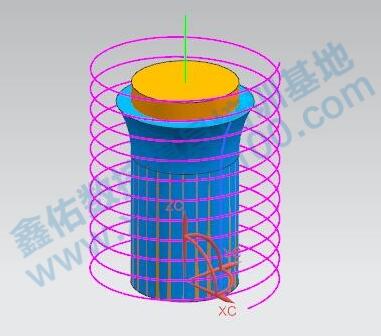

6.  把螺旋線投影到第三步畫的實體表面，投影方向選擇“朝向直線”

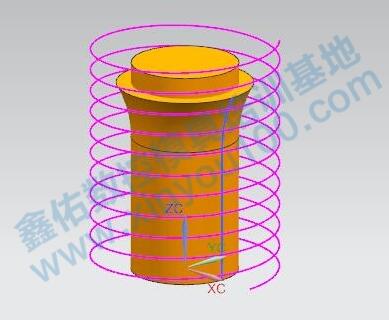

7.   得到一個口部變大的螺旋線

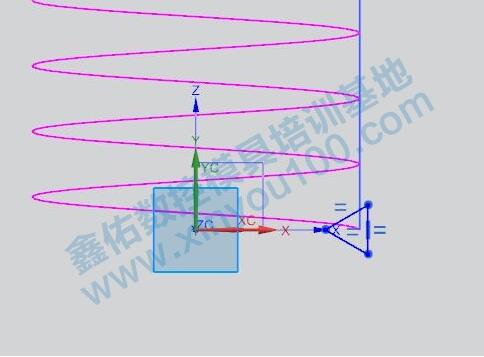

8.  以XZ平面做為草圖平面畫螺紋的截面

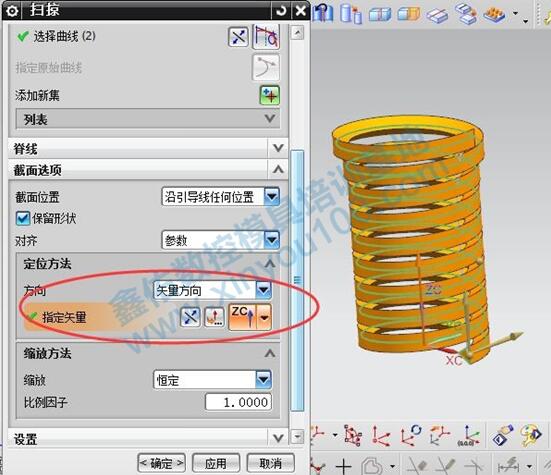

9.   以三角形截面沿著螺旋線掃掠，掃掠的時候定位方向?yàn)?/span>Z軸方向

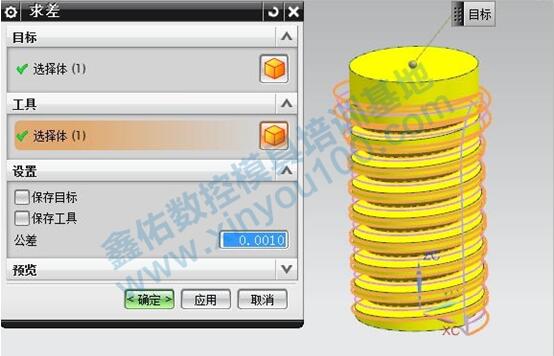

10.  用螺旋體與圓柱體求差

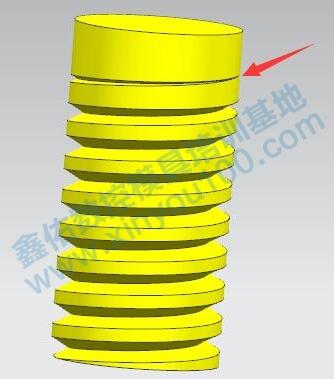

11.    完成
