凸邊與凹邊

凸邊和凹邊是平面銑獨有的選項，在指定部件邊界時有該選項。

使用凸邊和凹邊，可以控制刀具與凸邊和凹邊的關系。默認都是相切。

凸邊有時可以選對中，即刀中心對準凸邊。凹邊只能默認相切。

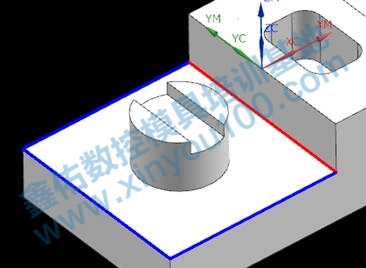

如下圖藍色為凸邊紅色為凹邊。

該選項一般適用于違規操作，不是標準做法。

下圖所示，加工中間槽部分，該區域不是封閉區域。指定部件邊界材料側外部，出來刀路不能將該槽銑干凈。

凸邊設置成對中后效果：

這樣刀路雖然能覆蓋加工區域，但刀具還是在內部下刀。雖然設置成對中，但還是認為該區域是封閉的。正確的做法應該是通過部件毛坯配合，這樣才能得到想要的刀路。
