一、G74和G84的格式和路徑：

1、G74  攻左旋螺紋循環

①指令格式：G98/G99 G74 X_ Y_ Z_ R_ P_ F_；

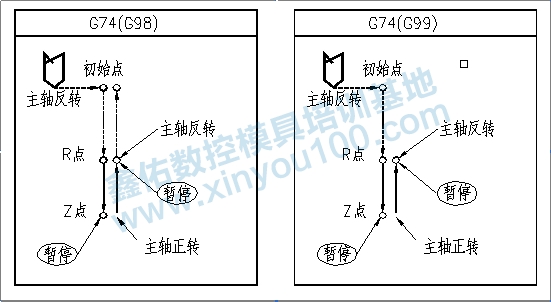

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

F_ ：進給速度

P_ ：停頓時間

2、G84  攻右旋螺紋循環

①指令格式：G98/G99 G84 X_ Y_ Z_ R_ P_ F_；

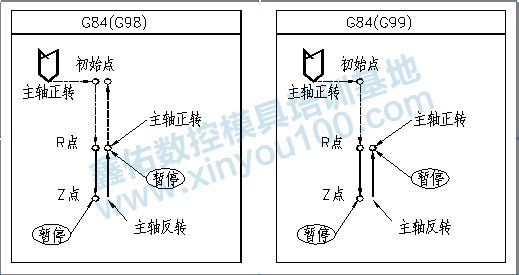

②路徑如下圖：

G98：返回初始平面

G99：返回R平面

X_ Y_ ：孔心位置

Z_ ：孔底位置

R_ ：安全平面（接近高度）

F_ ：進給速度

P_ ：停頓時間

二、G74和G84的區別：

使用G74時，主軸在起始點是反轉（M04），在孔底停頓后，主軸開始正轉（M03），然后以F速度返回至R點（G99)或起始點（G98)。

使用G84時，主軸在起始點是正轉（M03），在孔底停頓后，主軸開始反轉（M04），然后以F速度返回至R點（G99)或起始點（G98)。

但不管是使用G74還是G84轉速（S)和進給（F）必須滿足F與S的比值等于螺距，F=S*P（螺距）。在G74或G84循環進行中，進給倍率開關、進給保持開關和轉速倍率開關的作用將被忽略，即進給倍率、轉速倍率被保持在100％，而且在一個固定循環執行完畢之前不能中途停止。另外，在進行G74和G84循環之前都要事先打底孔，最好還先倒角，防止毛邊翻到螺紋里面去。

三、剛性攻絲方式：

在攻絲循環G84或反攻絲循環G74的前一程序段指令M29Sx x x x；則機床進入剛性攻絲模態。NC執行到該指令時，主軸停止，然后主軸正轉指示燈亮，表示進入剛性攻絲模態，其后的G74或G84循環被稱為剛性攻絲循環，由于剛性攻絲循環中，主軸轉速和Z軸的進給嚴格成比例同步，因此可以使用剛性?shī)A持的絲錐進行螺紋孔的加工，并且還可以提高螺紋孔的加工速度，提高加工效率。
